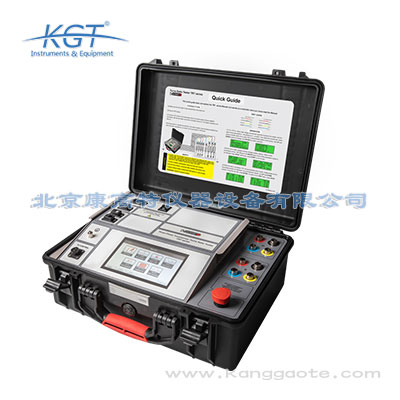

TRT400真三相變壓器匝數比測試儀

品牌：瑞典DV POWER
分類：變壓器變比測試儀
應用領域：電網，電廠，軌道交通，
測試對象：變壓器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

TRT400真三相變壓器匝數比測試儀簡介：
?TRT400是一款真三相全自動測試裝置，專為變壓器的匝數比，相移和勵磁電流測量而設計。
?TRT400通過在高壓繞組上施加電壓，*測量無負載的變壓器繞組上的電壓，然后利用這些電壓的比率來確定變壓器匝數比。
?TRT400采用先進的技術。根據IEC 60076-1標準的要求，該測試裝置可用于測試任何帶有或不帶分接頭的單相和三相變壓器。
?對于三相測量，直接測試裝置連接到待測變壓器的所有三相。
?TRT400為不同類型的變壓器選擇特定方案，即將針對每種變壓器類型運行特定測試（即，單相，三角形到星形，星形到三角形，三角形到三角形，星形到星形，三角形到鋸齒形等），而且無需切換測試連接電纜。
?此外，它可以使用真三相測試電壓執行測試，允許測試任何變壓器類型。在測試之后，它顯示了使用單相和/或真三相測試電壓獲得的匝數比，相移和勵磁電流。
?TRT400可以通過輸入變壓器的銘牌電壓，用于匝數比偏差計算。此功能可消除操作員手動計算引起的任何錯誤。
?TRT400還將測試結果與銘牌比率進行比較，并打印出每次測試的誤差百分比。
?如有不正確的測試條件，異常操作條件或特殊變壓器問題，儀器將會提示操作條件消息或錯誤消息。
?TRT400具有很強的抵消高壓電場靜電和電磁干擾的能力，這是通過使用硬件和軟件設計解決方案即非常有效的屏蔽來實現的。

TRT400真三相變壓器匝數比測試儀特點：
?單相測試電壓高達430 V AC
?真三相測試電壓高達 3x250√3V AC
?匝比范圍為0.8 - 50 000
?更佳匝數比精度為0.03％
?超大7“圖形觸摸屏顯示
?自動矢量組檢測
?內置分接開關控制單元
?與三相繞組電阻分析儀和分接開關分析儀TWA系列接線一致，一次接線兩種測量。

TRT400真三相變壓器匝數比測試儀應用：
?匝比測量
?匝比偏差計算
?勵磁電流測量
?相角測量
?自動矢量關系檢測
?驗證退磁
?磁平衡測試

TRT400連接指南
?三相變壓器
?三相自耦變壓器
?單相變壓器
?單相自耦變壓器
?相移變壓器
?電流互感器

主電源

符合

IEC/EN60320-1; UL498, CSA 22.2

主電源:

90 – 264 V AC, 50/60 Hz

功率:

250 VA

保險絲:

2 A / 250 V, type F

測試電壓

1, 8, 10, 40, 80, 100, 170, 250, 430 V AC

測量內容

匝比測量范圍:

0.8 – 50 000

匝比測量分辨率:

5 位小數

典型匝比測量精度：

@430 & 250 V AC	0,8 – 999: ±0,03% 1 000 – 3 999: ±0,05% 4 000 – 14 999: ±0,05% 15 000 – 19 999: ±0,05% 20 000 – 50 000:±0,1%
@170, 100 & 80 V AC	0,8 – 999: ±0,05% 1 000 – 3 999: ±0,05% 4 000 – 14 999: ±0,1% 15 000 – 19 999: ±0,2% 20 000 – 50 000:±0,25%
@40 V AC	0,8 – 999: ±0,05% 1 000 – 3 999: ±0,1% 4 000 – 14 999: ±0,2% 15 000 – 20 000: ±0,3%
@10 & 8 V AC	0,8 – 999: ±0,05% 1 000 – 3 999: ±0,1% 4 000 – 15 000: ±0,2%
@1 V AC	0,8 – 999: ±0,05% 1 000 – 4 000: ±0,1%

勵磁電流測量范圍:

0 – 2 A

勵磁電流測量分辨率:

0,0000 – 9,9999 mA 0,1 μA
10,000 – 99,999 mA 1 μA
100,00 – 999,99 mA 10 μA
1,0000 – 2,0000 A 100 μA

勵磁電流測量的典型精度:

±(0,25% rdg + 500 μA)

相角測量范圍:

0 – 360o

相角測量分辨率:

0.01o

相角測量典型精度:

±0.05o

顯示

7” 寸全彩觸摸屏

接口

以太網
USB

內置存儲

SD卡8 GB

環境要求

工作溫度:

-10 oC – +55 oC / 14 oF – +131 oF

存儲運輸溫度:

-40 oC – +70oC / -40 oF – +158 oF

濕度:

5% – 95% 無冷凝

尺寸重量

尺寸(W x H x D):

478 x 194 x 390 mm / 18.82 x 7.64 x 15.35 in

重量:

9 kg / 19.8 lbs

打印機（選配）

內置熱敏打印機
紙寬112毫米/4.4英寸
打印機工作溫度: 0oC – +50 oC / 32oF – +122 oF
在此范圍內保證打印機密度：5oC - +40oC/41oF - +104oF相對濕度20-85％，無冷凝
