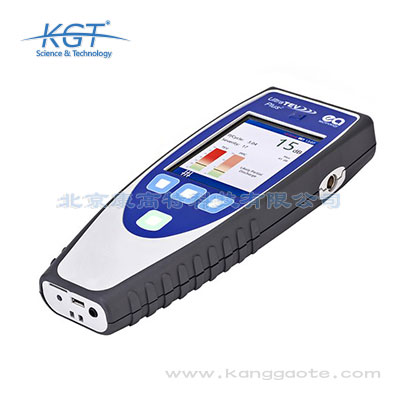

UltraTEV Plus多功能手持式局部放電檢測儀是電力電氣系統局部放電探測的安全新標準。 是局部放電日常巡檢的手持式定量工具。 內置非侵入式超聲波和 TEV 雙傳感器來檢測內部放電和表面放電。可數值顯示局放的幅值，頻率，嚴重性指數等參數，有故障預*功能。配合UltraDishTM 超聲波聚波器，可偵聽輸配電線路的放電。
UltraTEV Plus技術指標
1.TEV（瞬時接地電壓）測量
傳感器：電容性
測量范圍：0-60dBmV
分辨率：1dB
精度：±1dB
每周期*大脈沖數：655
*小脈沖頻率：10Hz
2.超聲波測量
測量范圍：-7dBpV 至 68dBμV
分辯率：1dB
精度：±1dB
傳感器靈敏度：-65dB（0dB = 1volt/μbar 有效值 SPL）
傳感器中心頻率：40 kHz
傳感器直徑：16mm
外差頻率：38.4 kHz
3.硬件
外罩：天然色注塑蓋
指示器：彩色背光 LCD
充電指示：LED
控制器：薄膜鍵盤
連接器：2.1mm 低壓直流充電器輸入
3.5mm 立體聲耳機插座；外部超聲波傳感器輸入
耳機：*小 8 歐姆
4.環境
工作溫度：0-55 ℃
濕度：0-90 % RH 無凝露
IP 等級：54
5.尺寸
尺寸：205mm x 72mm x 35mm
重量：0.3kg
6.電源
內部電池：3.7V、3.6Ah 鋰離子
正常工作時間：約 5 小時
電池保護：當測量到低電壓或經過 10 分鐘無操作時，自動關機。
7.電池充電器
額定電壓：90–264VAC
頻率：47-63Hz
充電電壓：DC/6V
充電電流：500 mA
完全充電所需時間:7 小時
尺寸：74mm x 44mm x 34 mm
重量：0.12 kg
工作溫度：0-40℃
濕度：20-85% RH 無凝露
8.聲波集波器 UltraDish ?
變電站中測試的部件如絕緣子，變壓器及絕緣套等。
測量增益：16dB（與內部傳感器相比，離目標 2.5 米處）
傳感器中心頻率：40kHz *大定位距離約 100 米。
傳感器直徑：16mm
激光電源：4.5 mW，IIIR 級
激光點尺寸：6mm，于 5m 遠處
拋物面反射器外直徑：275mm
拋物面反射器標準直徑：250mm
重量：0.6 kg
工作溫度：-10-50℃
濕度：0-90%相對濕度，無凝露
IP 等級：54
